Обогрев металлической кровли нужен не потому, что металл сам по себе «холоднее» других покрытий, а потому, что на реальной крыше зимой постоянно меняются условия движения воды. Снег лежит на скате, часть поверхности прогревается солнцем или теплом из здания, вода стекает вниз, а затем попадает в более холодную зону и снова замерзает. Именно там и появляются ледяные кромки, сосульки и забитые водостоки.
Для металлочерепицы, профлиста и фальцевой кровли особенно важно не путать видимый лед с причиной его появления. Если сосульки висят на карнизе, это не означает, что достаточно прогреть только край крыши. Если лед заполняет желоб, проблема может начинаться выше. Если водосточная труба забивается внизу, нагрев верхней части желоба не дает воде безопасного выхода.
Поэтому проект антиобледенения металлической кровли начинается не с покупки кабеля и не с расчета его длины. Сначала нужно восстановить маршрут талой воды и понять, в каких точках этот маршрут становится холодным.
Металл быстро показывает ошибку в тепловом режиме крыши
Металлическая кровля хорошо проводит тепло. Из-за этого локальные различия условий проявляются на ней заметно.
Например, над теплой мансардой снег может подтаивать раньше, чем на холодном свесе. На солнечной стороне крыши днем появляется вода, а в тени ниже по скату температура уже не позволяет ей оставаться жидкой. Возле ендовы сток концентрируется, а в желобе вода попадает в совсем другую геометрию.
Получается цепочка:
снег на скате -> талая вода -> карниз -> желоб -> водосточная труба -> конечный сброс.
Система работает только тогда, когда вода может пройти всю эту цепочку. Если один участок перекрыт льдом, обогрев соседней зоны становится частичным решением.
Где на металлической крыше чаще всего начинается наледь
У каждой крыши своя геометрия, но при обследовании почти всегда есть несколько точек, которые требуют отдельного внимания.
Карнизный свес
Карниз находится дальше от теплой части здания и часто охлаждается сильнее основной площади ската. Вода, которая появилась выше, доходит до свеса и может снова замерзнуть.
Это одна из причин, почему сосульки часто видны именно по краю крыши.
Но сосулька является следствием. До ее появления вода уже прошла определенный маршрут.
Ендова
Ендова собирает воду сразу с двух скатов. Даже если каждый скат дает небольшой сток, в месте их пересечения объем воды увеличивается.
Если здесь возникает лед, он способен изменить дальнейшее движение воды и сформировать большую зону наледи.
Желоб
Желоб принимает воду с карниза. Он открыт холодному воздуху и имеет небольшое сечение по сравнению с площадью скатов, которые его питают.
Если лед начинает занимать полезный объем желоба, следующая порция талой воды уже движется хуже.
Водосточная труба
Вертикальная труба выглядит логичным продолжением желоба, но зимой это отдельная температурная зона.
Вода может свободно войти сверху и замерзнуть ниже. Тогда новая вода начинает накапливаться в системе.
Конечный сброс
Даже полностью свободная водосточная труба не завершает задачу, если вода выходит на холодную отмостку и сразу создает лед у входа, парковки или прохода.
Именно поэтому конечная точка должна входить в обследование.
Металлочерепица и профлист внешне похожи, но проект нельзя копировать
В бытовом разговоре металлическую кровлю часто объединяют в одну категорию. Но профиль поверхности у металлочерепицы, профлиста и фальцевой кровли отличается.
Для кабельной системы это имеет значение.
Рельеф влияет на то, как вода движется по поверхности, где она концентрируется и каким образом может быть закреплено оборудование. Поэтому нельзя брать фотографию готового решения с одной крыши и переносить ее на другую.
Даже две крыши из одинаковой металлочерепицы могут различаться:
- углом ската;
- длиной карниза;
- количеством ендов;
- наличием теплой мансарды;
- ориентацией по сторонам света;
- системой водостока;
- расположением снегозадержателей;
- режимом эксплуатации здания.
Эти различия определяют зоны риска сильнее, чем цвет или бренд кровельного покрытия.
Почему «змейка по карнизу» не является универсальным ответом
Одна из самых узнаваемых схем антиобледенения — нагревательный кабель, уложенный зигзагом вдоль нижней части ската.
Такая схема действительно встречается в кровельных системах, но сам факт ее существования не означает, что она подходит любому дому.
Перед проектированием нужно ответить на вопросы:
- откуда на карниз приходит вода;
- есть ли ендова выше;
- куда вода уходит после карниза;
- работает ли желоб;
- не образуется ли лед ниже;
- допустим ли выбранный способ крепления на конкретном металлическом покрытии;
- как будет обслуживаться система.
Если ответов нет, рисовать кабель «по образцу» преждевременно.
Что официально подтверждает Caleo | Калео
У Caleo | Калео есть саморегулируемые экранированные кабели xLayder, предназначенные для обогрева труб, кровель и водостоков. В частности, конкретная модель xLayder EHL30-2CR RST на официальном сайте относится к решениям для таких задач.
На странице xLayder EHL30-2CR RST производитель указывает применение для обогрева труб, кровель и водостоков и саморегулирующийся принцип работы.
Это подтверждает область применения конкретного изделия. Но из этого нельзя вывести универсальную схему для металлочерепицы, профлиста или фальцевой кровли. Раскладка, длина, электрическая защита, крепление и автоматика зависят от проекта.
Характеристики одной модели нельзя переносить на всю линейку xLayder.
Саморегулирование не выбирает проблемную зону вместо проектировщика
Саморегулирующийся кабель меняет тепловыделение в зависимости от локальных температурных условий. Это полезно для наружных объектов, где разные части кабеля находятся в неодинаковой среде.
Но кабель не понимает геометрию крыши.
Если его нет в ледяной ендове, он не появится там сам. Если система заканчивается перед холодной частью водосточной трубы, саморегуляция не решит эту проблему.
Поэтому последовательность всегда одна:
- определить путь воды;
- найти зоны повторного замерзания;
- проверить исправность кровли и водостока;
- выбрать допустимый способ монтажа;
- только после этого рассчитывать систему.

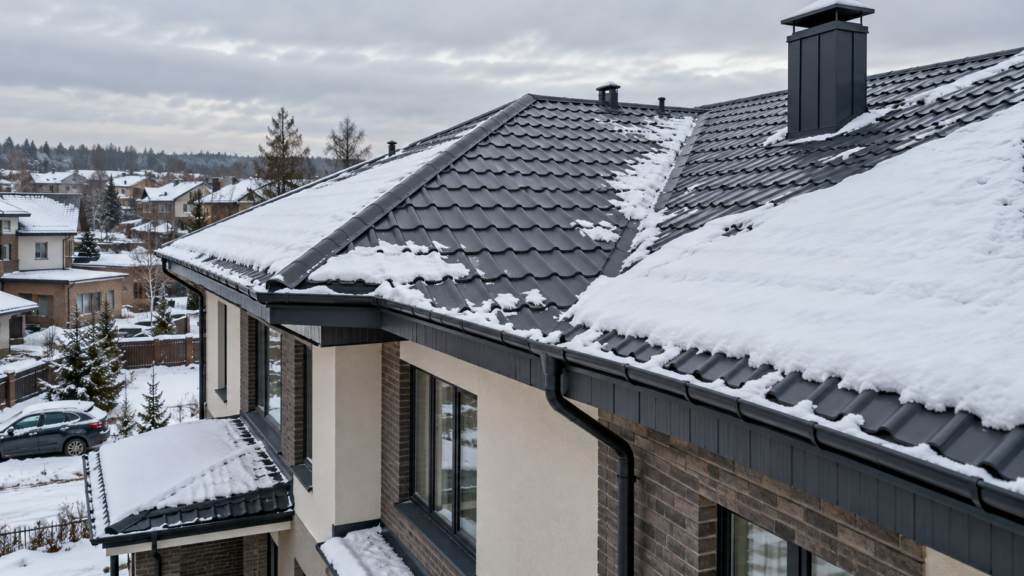

Металлическая кровля российского таунхауса: типичный зимний сценарий
Представим обычный таунхаус в Подмосковье. Крыша покрыта темной металлочерепицей, под частью скатов находится теплая мансарда. Снег лежит несколько дней.
Днем появляется солнце. Верхняя часть одного ската начинает подтаивать. Вода движется вниз. На карнизном свесе поверхность холоднее, и вечером формируется ледяная кромка.
Следующей ночью лед частично перекрывает желоб. Во время очередной оттепели новая вода проходит поверх старого льда и начинает формировать сосульки.
Если смотреть с земли, проблема кажется очевидной: лед на карнизе.
Если смотреть инженерно, нужно проверить как минимум четыре зоны: участок таяния, карниз, желоб и водосточную трубу.
Именно поэтому точечный нагрев только видимой сосульки не решает причину.
Теплая мансарда может влиять на картину наледи
Если под скатом расположено отапливаемое помещение, состояние утепления и вентиляции кровельной конструкции становится важным фактором.
Избыточный выход тепла через крышу способен усиливать подтаивание снега даже при отрицательной температуре воздуха.
В таком случае кабельная система может быть нужна для критических зон водоотвода, но она не должна подменять исправление дефекта теплоизоляции.
Перед проектированием полезно проверить:
- утепление;
- пароизоляцию;
- вентиляцию подкровельного пространства;
- локальные тепловые мосты;
- состояние примыканий.
Если снег на одном участке крыши постоянно исчезает значительно быстрее соседнего, это повод разобраться в теплотехнике здания.
Почему металлическая крыша требует аккуратного крепления
Кабель нельзя просто бросить на скат.
Он должен сохранять расчетное положение при снеге, ветре, сходе снежной массы и сезонных температурных изменениях.
При этом крепление не должно создавать новые проблемы кровельному покрытию.
У металлической крыши есть свои узлы, профиль, фальцы, защитные покрытия и допустимые способы фиксации. Конкретный вариант должен быть согласован с кровельной системой и проектом.
Особенно плохо, когда крепеж выбирают по принципу «саморез держит надежнее». Любое вмешательство в кровельное покрытие должно учитывать герметичность и коррозионную стойкость узла.
Коррозия важнее, чем кажется зимой
Металлическая кровля защищена заводским покрытием. Если при монтаже его повредить, в месте повреждения могут измениться условия эксплуатации металла.
Поэтому проект системы антиобледенения должен учитывать не только электрическую безопасность, но и сохранность самой кровли.
Нельзя использовать случайные металлические элементы, которые могут вызвать нежелательное электрохимическое взаимодействие или повредить защитный слой.
Монтаж антиобледенения не должен сокращать срок службы крыши, которую он должен защищать.
Желоб должен быть чистым до включения нагрева
Если водосточный желоб забит листьями, ветками или строительным мусором, электрический обогрев не превращает его в исправный водосток.
Талая вода все равно не пройдет нормально.
Поэтому осеннее обслуживание должно предшествовать зимней эксплуатации системы.
Проверяют:
- чистоту желобов;
- свободное сечение водосточных труб;
- крепления;
- состояние выпусков;
- отсутствие деформаций;
- конечный сброс.
Только после этого есть смысл оценивать работу кабельного обогрева.
Почему антиобледенение ступеней полезно как соседний пример, но не как готовая схема
На capitrx.ru уже есть материал о том, почему соль разрушает ступени и чем отличается кабельное антиобледенение. Это соседняя по технологии задача: электрический нагрев применяется не для отопления помещения, а для предотвращения образования льда на наружной поверхности.
Но кровля отличается принципиально.
На ступени вода должна уйти с относительно небольшой площадки. На крыше она проходит длинный маршрут и может замерзнуть несколько раз в разных точках.
Поэтому успешная наружная система на ступенях не является шаблоном для кровли. Она только показывает общий принцип: электрический нагрев имеет смысл в конкретной зоне риска, а не сам по себе.
Водосточная труба: верх свободен, низ замерз
Одна из неприятных ситуаций выглядит так: желоб чистый, верхняя часть трубы принимает воду, а через некоторое время система переполняется.
Причина может находиться ниже.
Например, нижний участок трубы сильнее охлаждается или конечный выпуск уже заполнен льдом. Вода заходит сверху, достигает пробки и начинает накапливаться.
Поэтому при диагностике нужно проследить трубу до самого выхода.
Нельзя считать систему исправной только потому, что сверху виден свободный вход.
Конечный сброс нельзя оставлять за границей проекта
После водосточной трубы вода должна попасть туда, где она не создает новую опасность.
Если выпуск находится над дорожкой, парковочным местом или входом, зимой появляется риск новой наледи.
Получается странный результат: крыша работает лучше, а территория рядом со зданием становится опаснее.
Поэтому конечный сброс должен быть связан с дренажом, ливневой системой или другим предусмотренным проектом способом отвода.
Решение зависит от конкретного объекта.
Что общего между обогревом трубы и кровли
Еще один соседний материал capitrx.ru посвящен тому, как защитили трубы в неотапливаемом подвале с помощью xLayder. Там хорошо видна базовая логика саморегулирующегося нагревателя: активный обогрев нужен там, где пассивной теплоизоляции недостаточно.
Но переносить монтаж трубы на крышу нельзя.
У кровли другая механика, другие воздействия и совершенно другая задача водоотведения. Здесь особенно важны осадки, движение воды и крепление на открытой поверхности.
Внутренняя перелинковка полезна как объяснение технологии, а не как монтажная инструкция.
Почему ручное включение по прогнозу ненадежно
Владельцу частного дома кажется логичным: ожидается снег или оттепель — включить систему, стало холоднее — выключить.
Но условия образования наледи сложнее простой температуры воздуха.
На одной стороне крыши солнце, на другой тень. Часть снега тает из-за тепла здания. Осадки могут начаться раньше прогноза. Вода продолжает двигаться после изменения температуры.
Поэтому профессиональные системы используют автоматику, соответствующую проекту.
Это не означает, что любая крыша должна иметь одинаковый набор датчиков. Состав управления выбирают под конкретную систему.
Почему «саморегулирующийся» не означает «можно забыть навсегда»
Саморегулирующийся кабель не требует ручного изменения тепловыделения по каждому метру, но вся система остается инженерным оборудованием.
Ей нужны:
- корректное питание;
- электрическая защита;
- исправные соединения;
- целые крепления;
- свободный водоотвод;
- сезонный осмотр.
После ремонта кровли систему тоже нужно проверять повторно.
Рабочая автоматика не отменяет обслуживание.
Что происходит после замены водостока
Иногда антиобледенение монтировали несколько лет назад, а затем заменили желоба или водосточные трубы.
Снаружи кажется, что крыша осталась прежней. Но для кабельной системы могла измениться трасса движения воды.
Новый желоб может иметь другую геометрию. Изменилось положение выпусков. Кабель пришлось временно демонтировать. Часть креплений заменили.
После таких работ систему нужно оценивать заново.
Нельзя автоматически считать, что старый проект полностью соответствует новой водосточной системе.
Металлическая кровля многоквартирного малоэтажного дома
Для многоквартирного объекта задача становится организационно сложнее.
Под карнизом проходят общие тротуары, парковка, детская площадка или входные группы. Ошибка в антиобледенении затрагивает не одного владельца.
Здесь особенно важны:
- проектная документация;
- ответственность обслуживающей организации;
- регулярные осмотры;
- фиксация изменений;
- квалифицированный электромонтаж;
- согласование работ с кровельщиками.
Самодельные кабели отдельных жильцов на общей крыше недопустимы.
Почему больше кабеля не всегда означает надежнее
Интуитивно кажется, что увеличение длины нагревателя повышает надежность.
Но лишний кабель означает:
- большую электрическую нагрузку;
- больше креплений;
- больше элементов для обслуживания;
- более сложный проект;
- дополнительные расходы.
Если кабель расположен вне пути воды, он может почти не влиять на реальную проблему.
Поэтому эффективность оценивают не метрами нагревателя, а тем, сохраняется ли свободным нужный маршрут водоотведения.
Таблица: где искать причину наледи
| Что видно зимой | Что проверить первым |
|---|---|
| Сосульки по карнизу | откуда приходит талая вода, состояние карниза и желоба |
| Лед в ендове | водосбор с соседних скатов, путь воды вниз |
| Переполненный желоб | засор, лед в желобе, состояние водосточной трубы |
| Желоб свободен, вода не уходит | ледяная пробка ниже по трубе |
| Лед у выхода трубы | конечный сброс и дальнейший дренаж |
| Снег тает пятнами на скате | теплотехника крыши и локальные теплопотери |
| Проблема появилась после ремонта | изменения кровли, водостока, креплений и автоматики |
Эта таблица нужна для диагностики, а не для самостоятельной раскладки кабеля.
Что сфотографировать до монтажа
Фотофиксация на металлической крыше полезна сразу по двум причинам.
Во-первых, она показывает исходное состояние покрытия.
Во-вторых, через несколько лет можно восстановить трассу системы без догадок.
Стоит сохранить:
- общий план крыши;
- каждую ендову;
- карнизные участки;
- желоба;
- водосточные трубы;
- места крепления кабеля;
- точки переходов;
- датчики;
- конечный сброс.
После монтажа полезно повторить фотографии с тех же ракурсов.
Когда проблему нужно решать не кабелем
Если лед появляется из-за серьезного нарушения кровельной конструкции, электрообогрев может только маскировать симптом.
Сначала нужно устранить:
- повреждения водостока;
- неправильные уклоны;
- проблемы теплоизоляции;
- негерметичные примыкания;
- разрушенные крепления;
- засоры;
- деформации желобов.
После ремонта повторно оценивают необходимость антиобледенения.
Это важнее, чем пытаться компенсировать любую строительную ошибку большей мощностью.
Как обследовать крышу без «угадывания по сосулькам»
Лучшее время для диагностики — не только сильный мороз.
Полезно наблюдать крышу:
- после снегопада;
- в солнечный зимний день;
- во время оттепели;
- вечером после дневного таяния;
- после повторного замерзания.
Тогда виден весь цикл.
Можно понять, где снег начинает таять, куда идет вода и на каком участке она перестает двигаться.
Эта информация намного ценнее одной фотографии сосулек.
Какой вопрос задать подрядчику первым
Не «сколько метров кабеля потребуется».
Первый вопрос: какой путь проходит талая вода на этой крыше и где он блокируется льдом?
После этого логично спрашивать:
- почему выбраны именно эти зоны;
- какая модель кабеля применяется;
- как подтверждена ее область применения;
- как выполняется крепление;
- что будет с защитным покрытием металла;
- как обогрев связан с водостоком;
- какая автоматика используется;
- как обслуживать систему;
- где находится конечный сброс.
Если подрядчик начинает с ответа «столько-то метров на квадратный метр» до осмотра крыши, исходных данных пока недостаточно.
Обогрев металлической кровли: рабочая последовательность
Обогрев металлической кровли разумно проектировать в девять этапов.
Первый этап — обследование.
Фиксируют места наледи, сосулек и ледяных пробок.
Второй этап — карта воды.
Отмечают, где снег тает и куда движется вода.
Третий этап — проверка кровли.
Исключают строительные дефекты и засоры.
Четвертый этап — анализ материала.
Учитывают металлочерепицу, профлист или фальцевую систему и допустимый крепеж.
Пятый этап — зонирование.
Определяют карниз, ендовы, желоба, трубы и конечный сброс.
Шестой этап — выбор оборудования.
Берут кабель, официально предназначенный для кровель и водостоков.
Седьмой этап — электрический расчет.
Определяют длину, нагрузку, защиту и питание по проекту.
Восьмой этап — автоматика.
Подбирают управление под реальные погодные условия объекта.
Девятый этап — документация.
Сохраняют схемы, фотографии, артикулы и результаты проверок.
Такая последовательность сложнее покупки готового набора «по длине карниза», зато снижает риск получить систему, которая нагревает крышу, но не решает проблему наледи.
Почему обогрев металлической кровли нельзя проектировать по одному фото
Фотография показывает форму крыши, но не показывает тепловой режим здания, состояние утепления, реальный путь воды и скрытые участки водостока.
Поэтому даже качественный снимок является только частью исходных данных.
Для частного дома нужен осмотр, план и понимание эксплуатации. Для многоквартирного или коммерческого здания требуется полноценная проектная работа.
Один и тот же тип металлочерепицы на двух соседних домах может требовать разного решения.
Обогрев металлической кровли начинается с воды, а не с кабеля
Обогрев металлической кровли нужен там, где лед нарушает нормальный путь талой воды или создает опасность для людей и здания. Поэтому точка отправления — не каталог оборудования, а реальная зимняя работа крыши.
На металлической кровле особенно важны карниз, ендова, желоб, водосточная труба и конечный сброс. Но конкретный набор зон определяется объектом.
Caleo | Калео выпускает xLayder для обогрева кровель и водостоков, и это официально подтверждает область применения технологии. Дальше начинается проектная часть: где проложить нагреватель, как его закрепить, какой длины он должен быть и какая автоматика требуется.
Главный критерий хорошей системы простой: талая вода должна пройти безопасный непрерывный маршрут и покинуть здание, не превращаясь по дороге в новую ледяную пробку.
Если этот маршрут понятен до монтажа, кабель становится частью инженерного решения. Если маршрут неизвестен, даже большое количество нагревателя остается дорогой попыткой угадать проблему.
